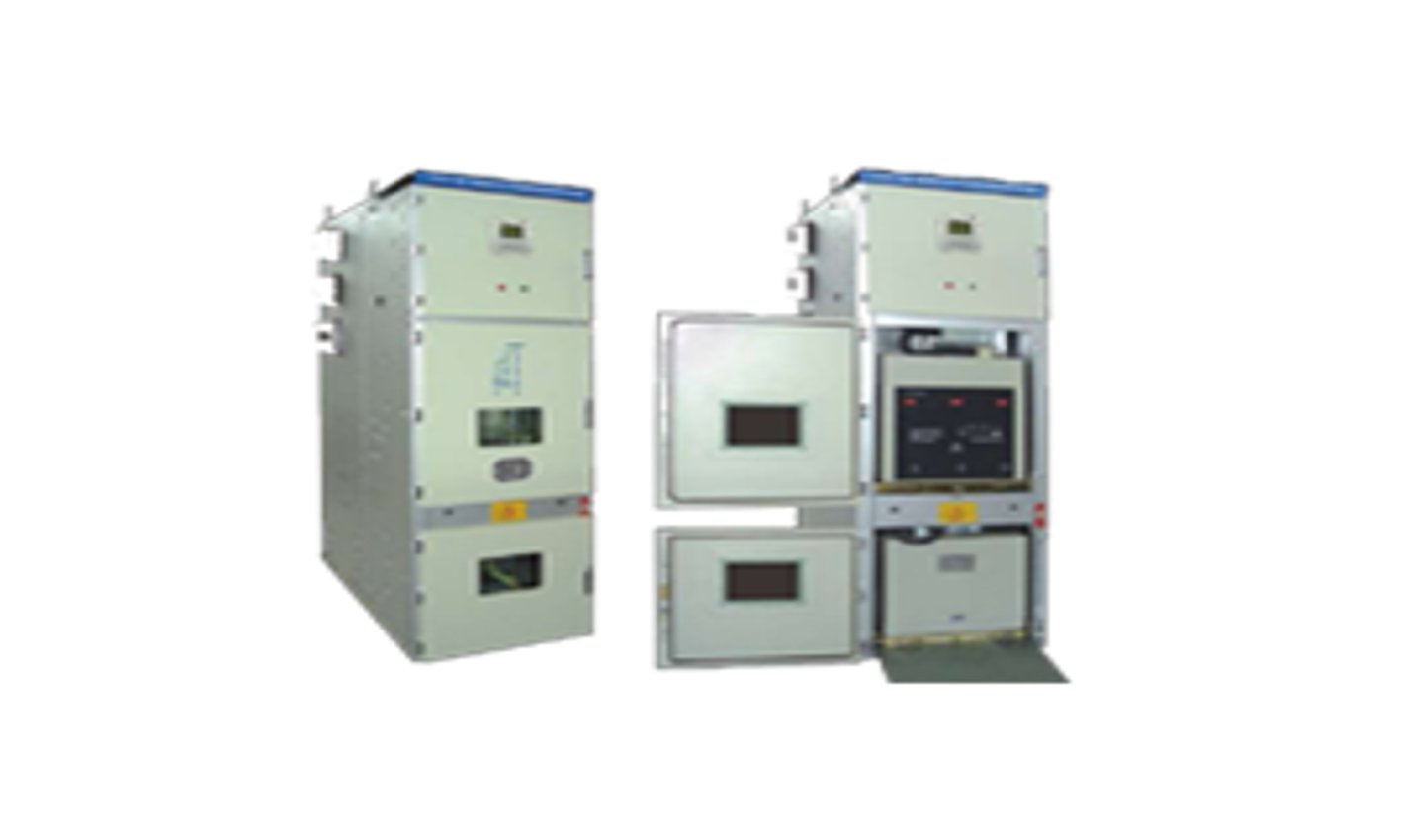

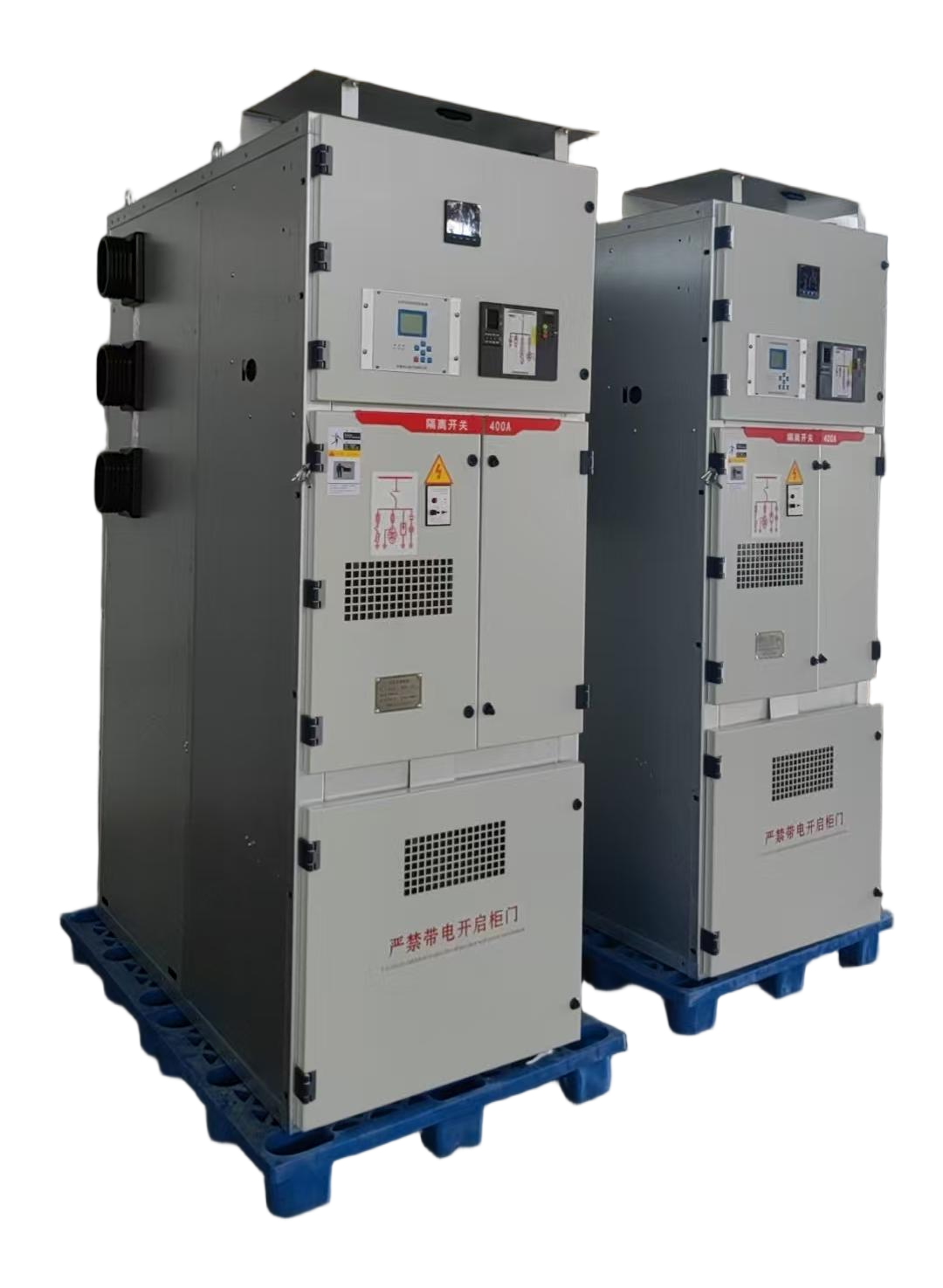

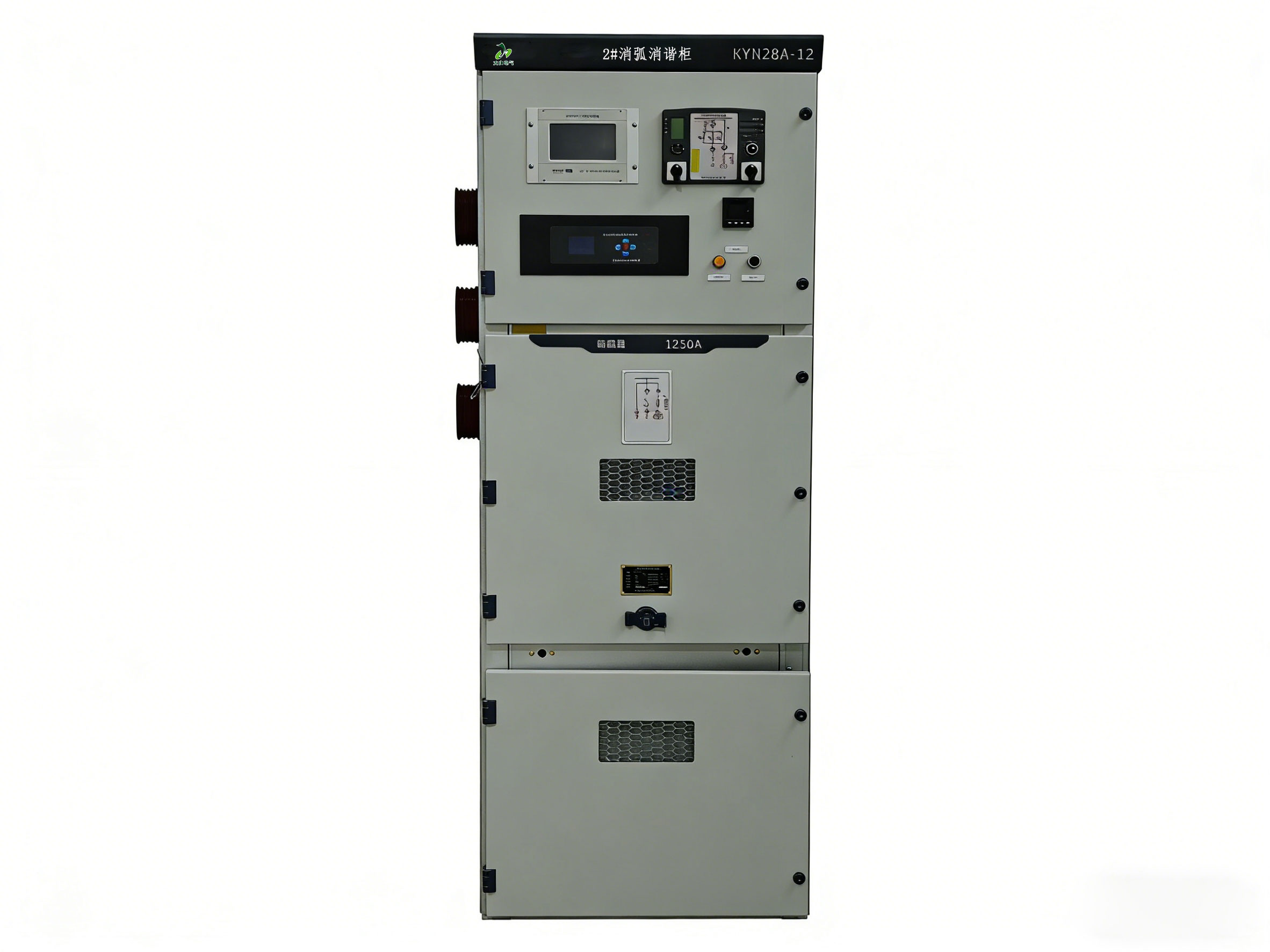

XVDF型铠装移开式消弧、消谐开关设备（下称DSKX型消弧开关设备）是我公司开发的一种新型消弧开关设备，它利用我公司生产的快速真空断路器（12kV以下分闸时间＜4ms/40.5kV分闸时间＜8ms）取代传统的消弧装置的真空接触器和快速熔断器的组合，结构上(12kV以下采取中置式，40.5kV系统也可设计为固定形式，断路器车布置在中间，PT车布置在下方或固定安装在柜体后方，柜宽800/1400mm，现行主流铠装移开式开关设备外形一致，因此与传统的消弧装置比较除具有传统消弧装置的功能外还具有以下一些优势：
□ 用真空断路器取代快速熔断器开断事故电流，可以重复多次使用，避免了传统消弧装置因事故必须停电才能检修和降低了因更换快速熔断器带来的运行成本；
□ 具有五防功能;传统消弧装置不具有这种功能；
□ 结构为标准的中置柜设计，与现行的任何一种中置柜拼柜不存在技术障碍；
□ 设备故障时便于检修，只需把断路器车或PT车拉出进行检修，不妨碍正常供电；
□ 可以记录事故前两周波和后三周波的有关电路的技术参数。
当中性点不接地系统加装XVDF型消弧开关设备后：
□ 系统发生单相弧光接地时，XVDF型消弧开关设备可在30ms内动作，不仅使故障点的电弧立即熄灭，同时也有效限制了弧光接地过电压；
□ XVDF型消弧开关设备动作后，允许1250A及以下的电容电流连续通过，时间不受限制，以便用户可以在完成转移负荷的倒闸操作之后再处理故障线路；
□ 系统中各类相对地、相与相之间的过电压均被限制到较低的电压水平，原来由此引发的绝缘击穿短路事故将大大减少；
□ 由于采用电子式互感器原本由于系统内部过电压可能引发的PT铁磁谐振将根本消除，防止长时间的谐振过电压对系统设备绝缘的损坏；
□ 若系统发生单相金属性接地或单相弧光接地时，本装置动作可使接触电压和跨步电压大大降低，更有利于保障人身安全；
□ 由XVDF型消弧开关设备的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而变化；
□ XVDF型消弧开关设备中无高压限流熔断器等易耗元件(无需更换备品)，并采用移开式真空断路器，可以重复多次使用，不用更换相关部件，降低运行成本；
□ XVDF型消弧开关设备的VK控制器具有故障记忆功能，可查询最近l8次的历史故障记录，同时配置RS485微机通讯接口，可按照用户提供的通讯规约进行数据远传。装置实现全自动智能化操作（从实时检测到动作，实现完全自动化，并具有自动复位功能，也可根据用户要求进行远方手动复位）；
□ XVDF型消弧开关设备的结构简单，动作可靠，体积小，安装、检修方便适用于各种电力系统的运行；
□ XVDF型消弧开关设备具有较高的功能价格比，可取代消弧线圈、接地变压器及其控制屏，对于新建工程还可省掉PT柜。
当系统发生单相接地或发生PT断线时，PT的辅助二次输出信号U△将由低电平变成高电平，控制器ZK启动对PT二次输出信号仍Uao、Ubo、Uco进行计算处理，判断故障类型和相别，并做出如下处理：
□ 如果是间歇性电弧接地，则ZK在1Oms之内判断出故障相，并向该相真空断路器发出合闸命令，真空断路器操作机构在20ms之内动作，将故障相与接地网直接连接，XVDF型消弧开关设备在30ms之内将弧光接地快速转化为金属性接地。设备动作后，若该系统为非全电缆系统，根据现场情况控制器可间隔20s(20s～99s可调)，控制真空断路器合闸相分闸，若是瞬间故障且已消失，则设备不再动作，系统恢复正常;若为永久性故障，则真空断路器再次将故障相合闸，待故障线路切除后设备由值班员现场手动复位或在中央控制室远方复位。设备也可和小电流选线装置配合，若被选中的故障支路是非全电缆支路，同上处理。
□ 如果是单相金属性接地，则ZK面板上显示故障相别和金属性接地信号，同时输出无源开关量接点信号；
□ 如果是PT断线故障，则ZK面板上显示故障相别和断线信号，同时输出无源开关量接点信号；
□ 如果当系统某条出线A相发生弧光接地时，XVDF在30ms内迅速将故障相可靠接地，在XVDF型消弧开关设备未复位情况下，经15～20s又有另外一条出线B相发生弧光接地，此时由于发生两相对地短路，XVDF中的快速真空断路器在20ms内快速将短路电流开断，保证系统安全。
周围空气温度
最高：≤40℃，（在24小时之内测得的平均值≤35℃）
最低：≥10℃，（允许在-30℃时储运）
周围空气湿度
在24小时之内测得的相对湿度平均值≤95%
在24小时之内测得的水蒸气压力平均值≤2.2kPa
月相对湿度平均值≤90%
月水蒸气压力平均值≤1.8kPa
海拔高度≤2000米，（特殊订货可达4000米）
地震烈度不超过8度（水平加速度0.25g，垂直加速度0.105g）
周围空气没有明显受到尘埃、烟、腐蚀性或可燃性气体、蒸气或盐雾的污染
