根据对中、低压系统电气设备采用的控制变频器和低压电气设备控制系统采用的继电器、接触器、电磁阀等统计数据分析，上述控制器件能忍耐极限时间一般就只有20~30ms，必然导致晃电期间引起的低电压穿越失败。
因此，便有通过采用一些附加设备或软件优化的方法，延长这些设备对低电压的忍耐时间，以实现低电压穿越。比如将中、低压系统断路器的控制电源设计为为直流，这样可避免因一次交流系统的低电压而跳闸，而且所控制的异步电动机在低电压期间则一直在网，并以发电方式向短路故障点反馈输出短路电流，同时恶化了母线电压的恢复。

在图1中，当d点短路电流被断路器k遮断以后，母线电压进入恢复期，所有控制回路未断开的在网异步电动机直接启动，同时电机群需系统提供给自身额定电流总和的5~7倍的无功电流，再次造成对系统的强烈电流冲击。

冲击电流在该系统变压器和线路的阻抗上会形成较大的压降，影响了电机转速恢复，并延长了过流时间，导致系统最终崩溃，从而发生大面积停机停电的恶性事件。

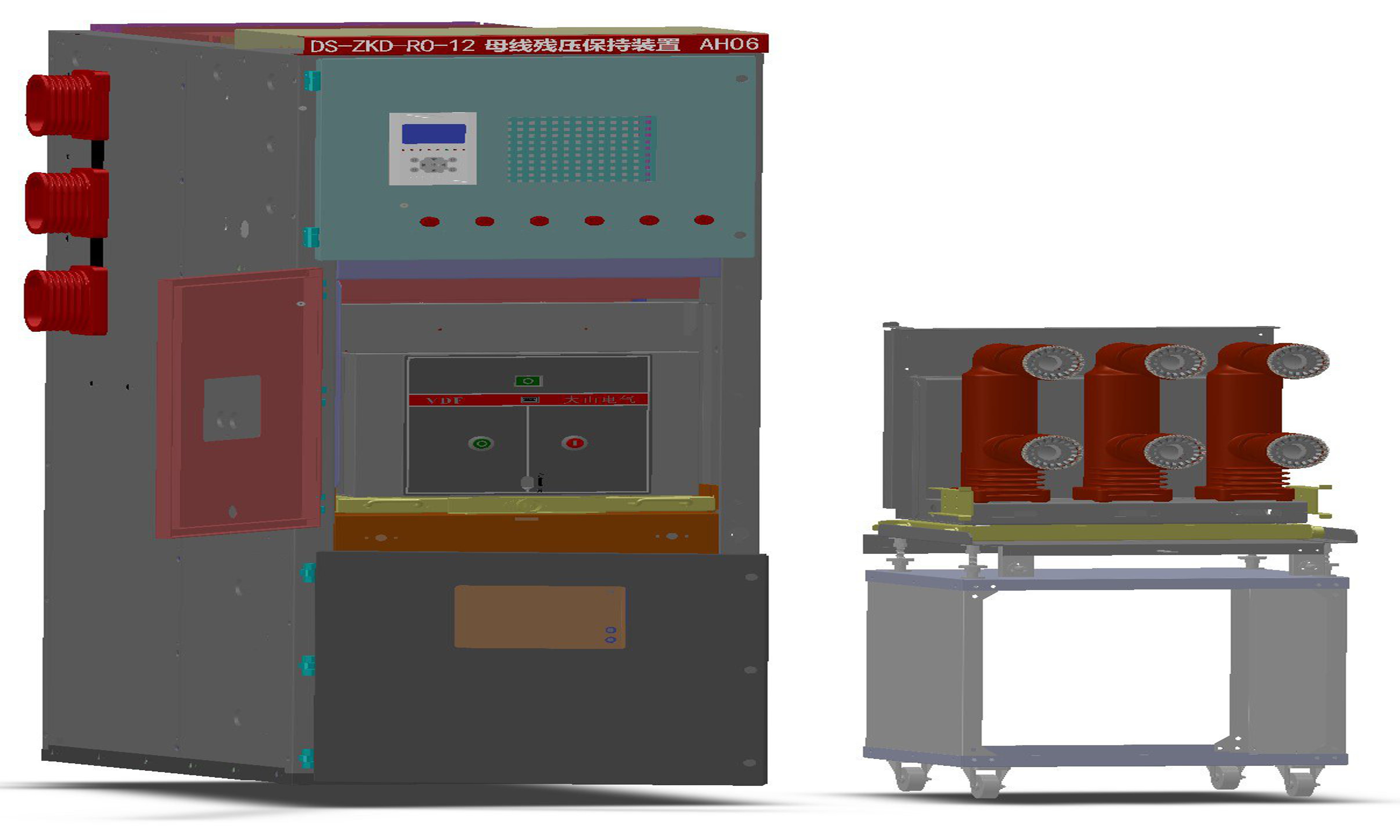

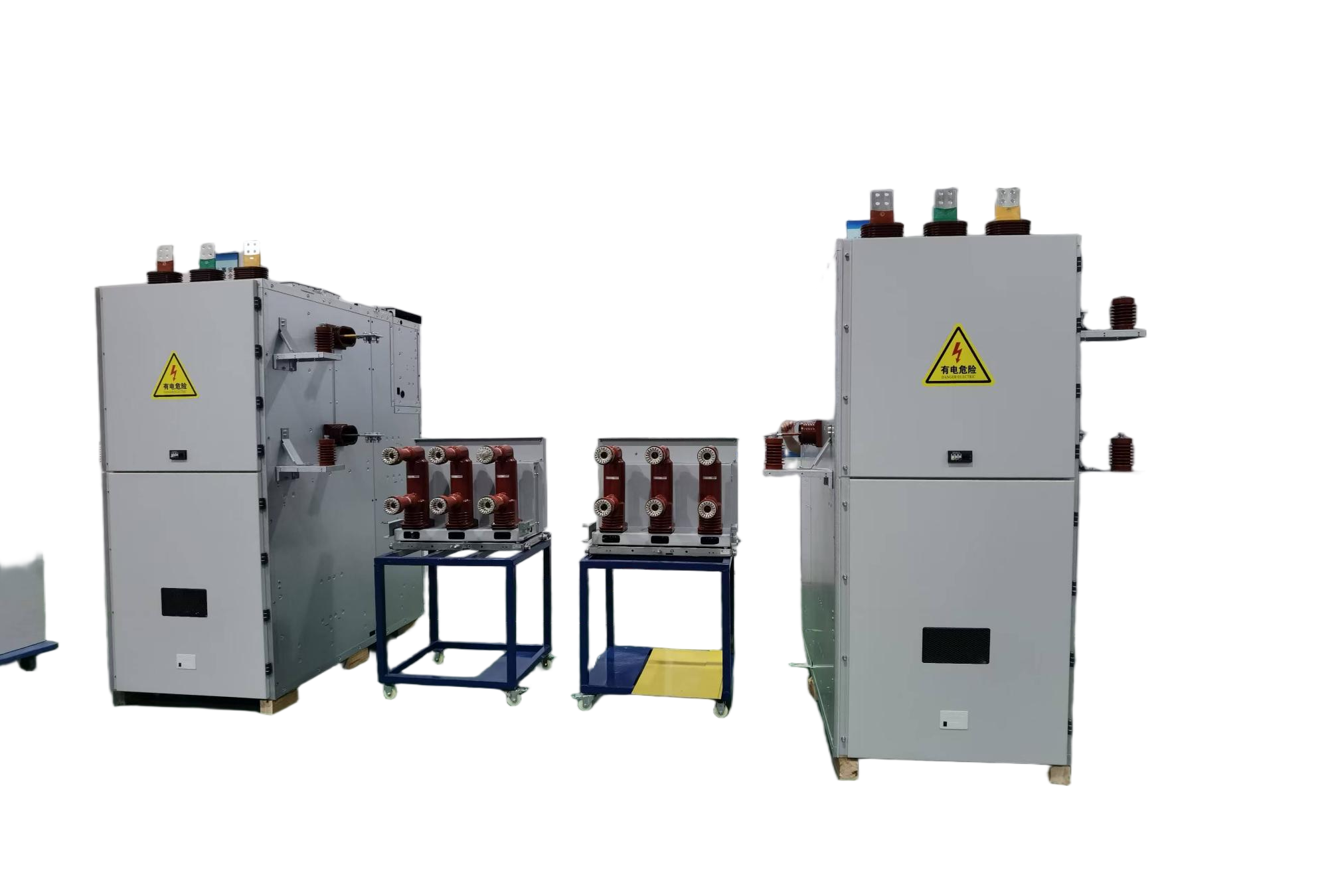

本装置主要由特种快速开关(VDF，见图5)、测控单元（DSZK-8010见图6)、限流阻抗(DSXK见图7)、切离开关、微机综合保护装置、电流互感器等构成,其典型一次系统原理图见图8，装置总装实物见图9。

本装置外形设计与行业标准的KYN28(61)一致，主要部件VDF也与VS1或ZN85外形一致，安装方式也一致，便于用户现场组柜以及项目的技术改造等。

正常工作时，后备开关、快速开关处于合闸状态;
当发生短路故障时，DSZK测控单元通过电流互感器测到短路电流，经“短路故障快速判断算法"判断出故障，立即发出快速开关分闸指令，将装置中阻抗投入线路，补偿本支路因短路而损失的阻抗，将本支路电流从短路值限制到额定电流以内，从而维持了母线的剩余电压，保障母线对其它未发生短路故障的支路连续供电。
若故障点d被切除后，本支路负荷恢复，电流会发生至少50%的变化，控制器立即发出母保开关合闸的指令，恢复本支路的正常供电;若故障点d切除失败，控制器在故障后200ms向切离开关发出分闸指令，协助微机综保实施后备保护动作，并在300ms时命令母保开关合闸，退出母保阻抗，完成一次母线残压保持功能操作。

装置中的阻抗线性度好，并且吸收能量大，装置兼顾支路断路器功能，可省去支路断路器。对于开断电流小于40kA,并且额定电流小于等于4000A的可设计为铠装移开式结构，方便与用户开关柜并柜，既保留原开关柜所有的重要功能，即：开断、正常操作、综合保护及通讯等功能，并有明显的断口，便于检修。

测控单元通过罗克线圈，监视支路电流，当短路电流大于设定值，高速DSP通过专用算法1～2ms内快速精确的预测出三相电流的有效值，并发出动作信号。
装置中的换流器在2～3ms内快速开断，短路电流换流进入限流高阻抗中，限制短路电流，短路电流幅值大大降低。
本装置可在支路设备发生短路故障6～16ms内，将母线残压保持在额定电压的95%以上，保证了其他无故障支路敏感负载的正常工作。同时主变压器等设备所受到的短路D1(见图3)切除后，测控单元检测支路电流接近额定电流时立即给换流器命令，10ms内限流高阻抗退出，系统即可恢复正常运行。 发生短路故障的支路在发生

周围空气温度
   最高：≤+50℃，且在24小时之内测得的平均值≤35℃ ；最低：≥－40℃
周围空气湿度
   在24小时之内测得的：相对湿度平均值≤95%；水蒸气压力平均值 ≤2.2kPa
   月相对湿度平均值≤90%；月水蒸气压力平均值≤1.8kPa

地震烈度：8度（水平加速度0.25g,垂直加速度0.105g)

海拔：≤2000m
周围空气没有明显受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染
超出以上要求之特殊条件用户可与生产商协商确定。
