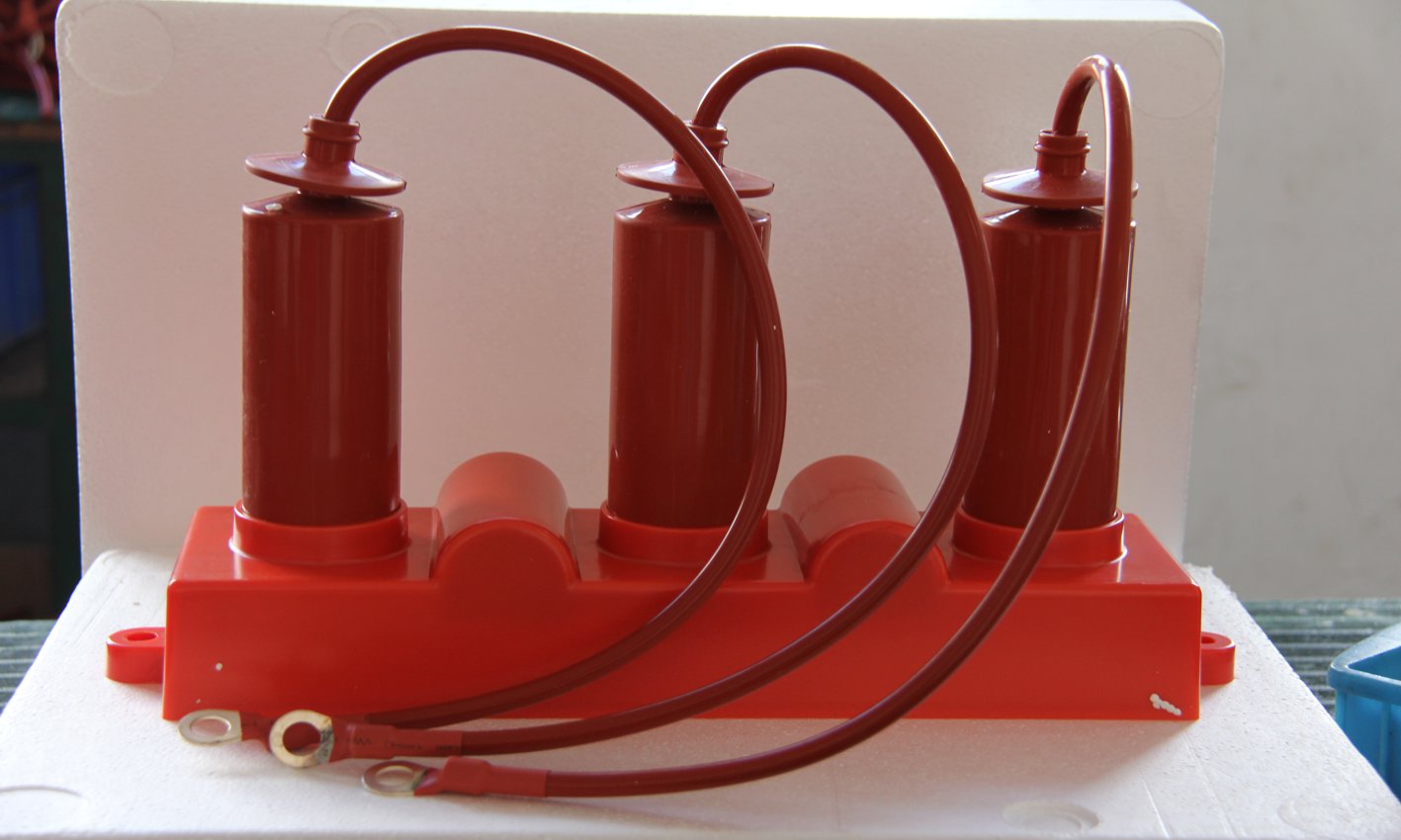

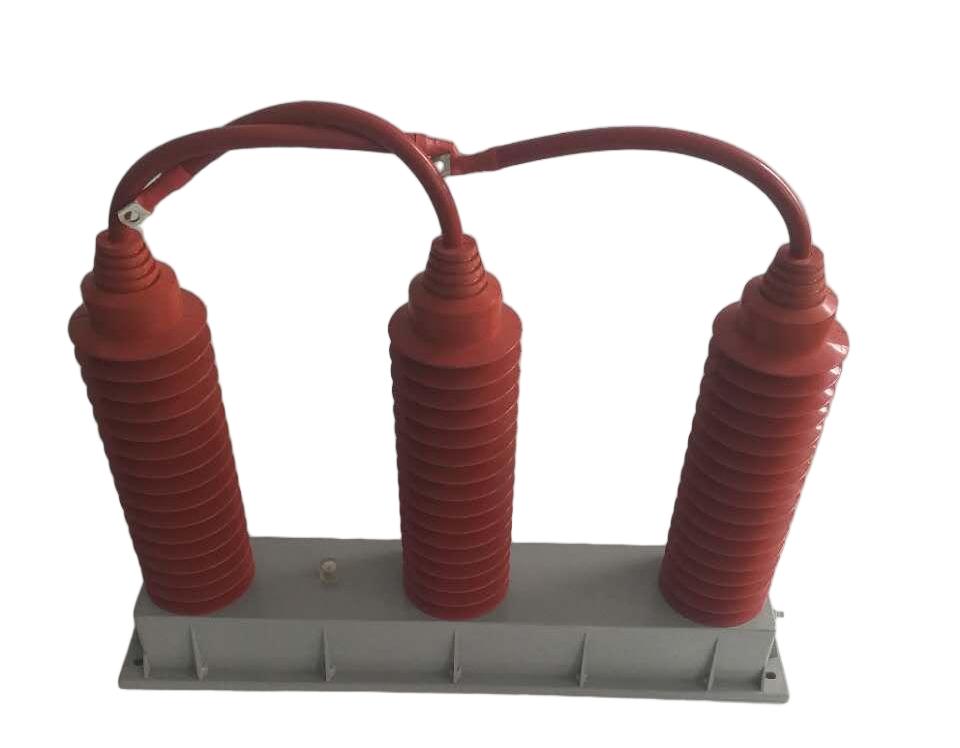

本公司的新型三相过电压保护器(DSGB),是针对常规避雷器的缺点而设计的具有独特连接方式和更好保护性能的过电压保护器。其主要用于发电、供电和用电企业的电力电网中,用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压、真空断路器引起的开断过电压及各种操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
二、产品结构/特点
三相组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线形电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接入A、B、C三相,另一个接地线。
三相组合式过电压保护器具有下面的一些特点:
1.大通流容量,适用范围更广;
2.采用四星形接法,可将相间过电压大大降低,保护的可靠性大为提高。
CG-放电间隙 FR-非线性电阻 图(1)电气原理图
|
4.电压冲击系数为1,在各种电压波形下放电电压值相等,不受各的不同相带电导体之间保持的最小安全距离的要求;
⑵DSGB电缆线之间的安全距离及BSTG电缆线与不同相母线(或柜体)之间的安全距离应不小于该型保护器相间距离(应在电缆电缆拉紧状况下);
⑶DSGB高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上,严禁将不同相电缆捆扎在一起;
⑷安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。
