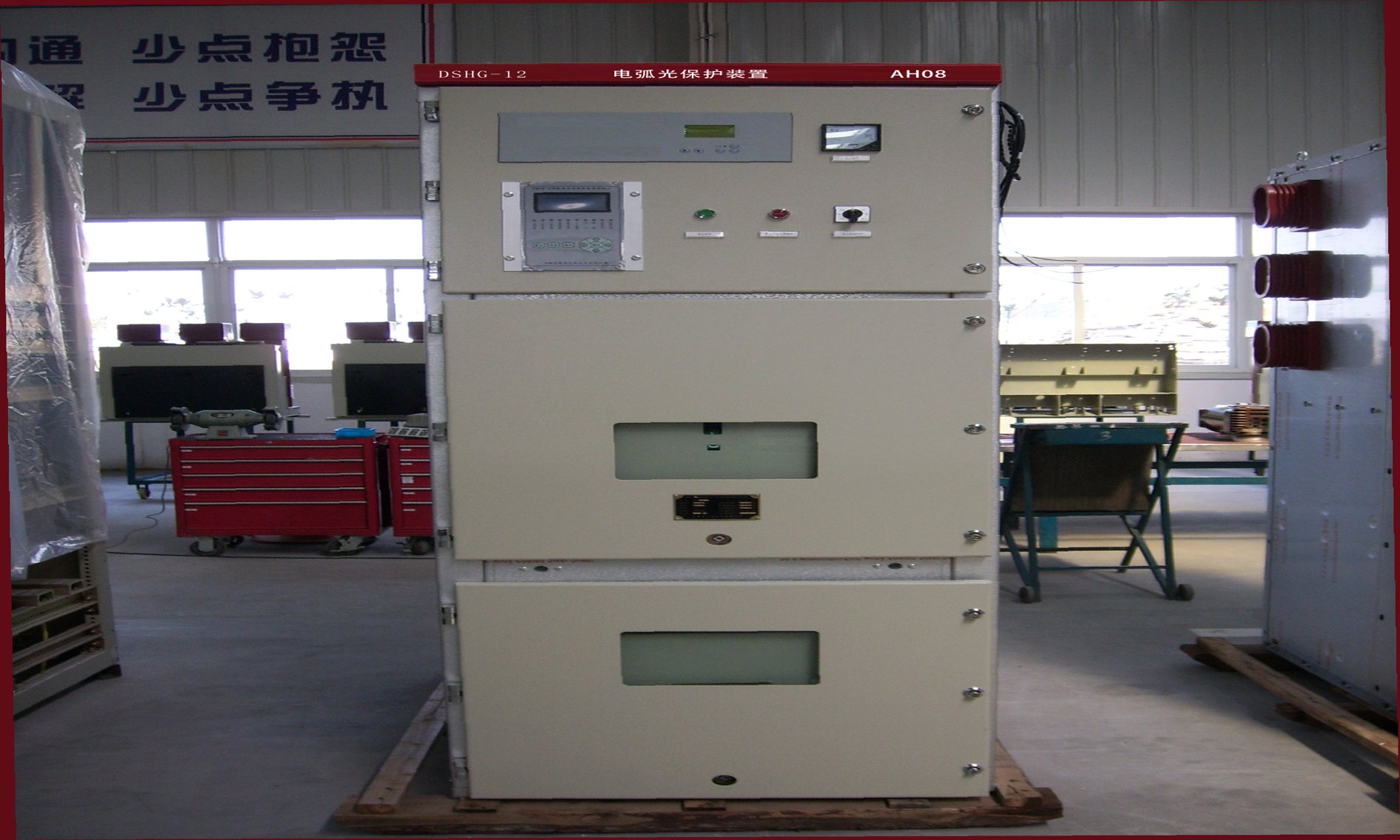

DSHB电弧光保护装置是一种快速可靠的中低压母线保护系统，它采用检测弧光和电流、电压多判据原理，具有原理简单、动作可靠迅速、对变电站一次设备无特殊要求、适应于各种运行方式、且在各种运行方式下保护不需要切换等优点，为目前发电厂、变电站、工业及商业配电系统6KV - 35kV中低压母线保护理想的解决方案。

系统组成

电弧光保护装置通过检测弧光传感器和电流等信号，准确判断是否发生弧光，并在小于10mS内进行动作的高科技产品。其由弧光保护主控模块和弧光模块及传感器组成。

1. 弧光模块，支持光点传感器和光纤传感器技术，一台弧光保护模块可支持16路弧光传感器，这16路传感器可根据现场需要进行任意组合。传感器安装在开光柜内弧光易产生的地方（母排附近，开关附近，过压保护器避雷器等附近）。

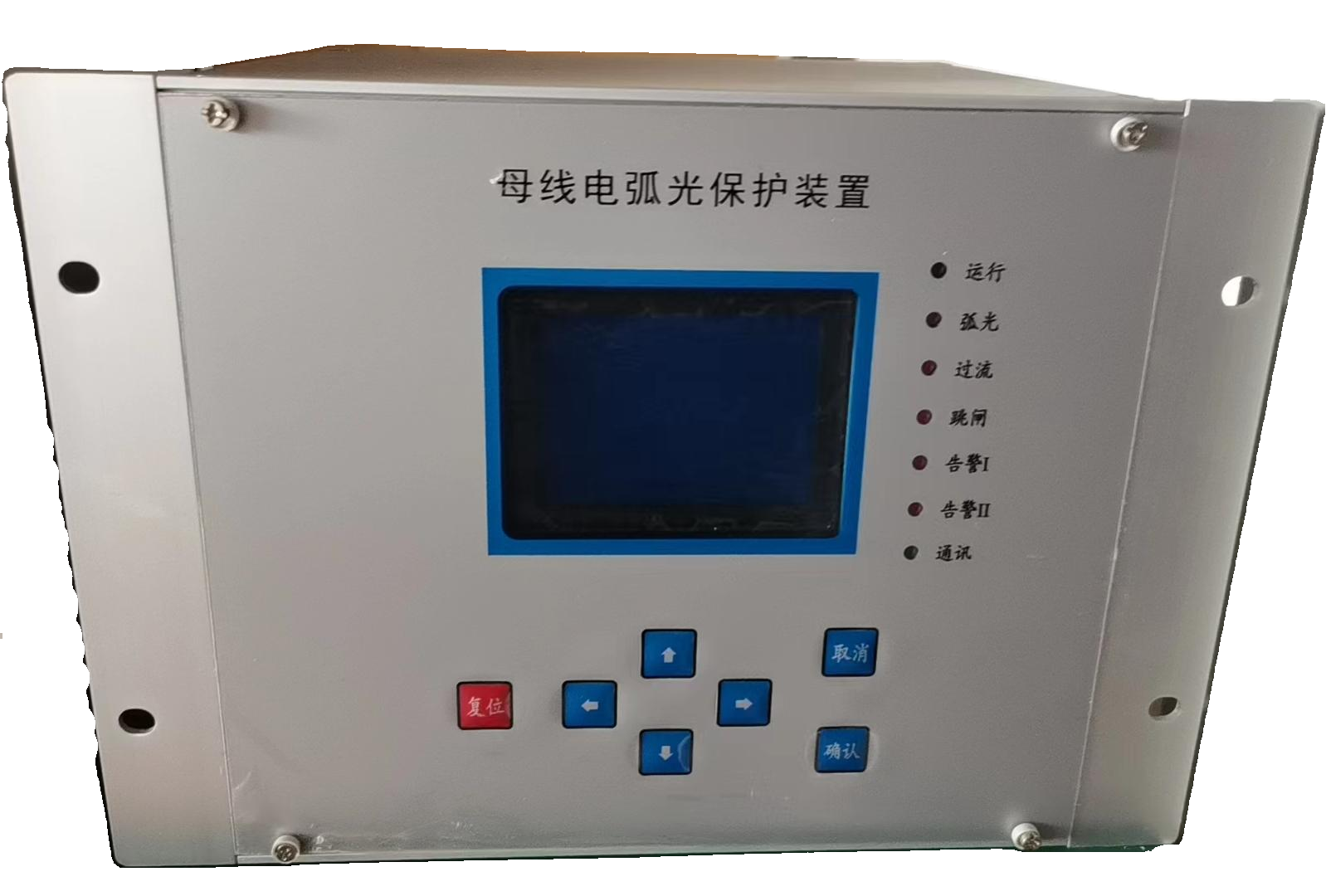

2. 弧光保护主控装置，内建过流保护模块，装置实时监测A、B、C三相电流及电压，可以在3mS内完成采集、判断到线路是否发生弧光故障和短路过流。主控具有超强配置功能，能设置多路传感器的具体监控位置，同时故障发生后，能显示具体故障位置，并具备通讯接口可远传后台。

3. 高速的分相控制涡流驱动断路器，接收到主控装置的动作信号立即动作，动作时间<5ms。使得故障电流迅速关断，从而保证的人及设备的安全。

 本公司研制的电弧光保护产品，区别于国内市场的弧光保证产品仅是弧光监测装置，本产品不仅具有具有监测弧光功能更能起到保护功能，快速的断路器动作时间使得燃弧迅速熄灭。具体技术优势表现在：保护系统先进设计方案，装置的先进判别算法，分相控制器的涡流驱动断路器。

       本装置不仅保护了开关柜内的电弧光引起的故障，并保护了线路上的弧光接地故障。不仅具有电弧光保护功能，并完全替代传统数码消弧装置、开关消弧装置。作为电力系统的弧光保护方案，本弧光保护装置为客户提供安全可靠、经济实效的解决方案。

装置主要特点：

l  内置的过电流保护

装置集成了三相电流 、三相电压测量，能够监测短路电流和过电流，并且能够在3毫秒时间内进行反应。这使其可能减少由于像电闪或者焊接等所造成的意外触发，没有传统的额外延迟和外部过电流继电器所造成的费用。 在短路或者没有起弧的持久过负荷情况下，也可以用过电流功能触发断路器。

l  高可靠性和安全性

采用检测弧光、过流和电压多判据原理，提供高度可靠和安全的动作性能。整个系统的连续综合自检充分保证系统运行的安全性

l  高效率的自我检测

系统提供了对整个系统的连续监视，包括所连接的传感器。通过一个闪烁的在线发光二极管可以监测任何的系统故障，像传感器电缆故障。

l  设置灵活

系统所有设置灵活，传感器数量，传感器位置，传感器动作值等通过按键很直观操作。

l  事件记录

对于所有的事件都能够提供详细的诊断信息，包括事故故障和电流录波。

l  装置配置灵活

   装置可根据现场实际情况，任意组合传感器，并不影响现场使用。

电弧光保护装置原理

       本装置并联在母线中，当开关柜内发生弧光时，主控单元监测到电压变动情况及弧光信号时，发出跳闸信号快速驱动接地开关，使得弧光故障相迅速接地，可在10ms左右将弧光熄灭，并将弧光接地过电压限制在线电压的水平，可有效避免因弧光接地引发的相间短路及因弧光接地过电压导致的爆炸事故。当主控单元监测到两相或三相短路及开关柜内弧光时，立即发出跳上级开关指令，迅速使母线断开，有效避免了因开关柜内弧光造成的人身及设备损坏。系统逻辑原理图，见下图:

			装置单相接地
				跳上级断路器

1、周围空气没有明显的受到尘埃、烟、腐蚀性或者可燃性气体或盐雾污染；

2、海拔高度：安装地点的海拔高度不超过2000米；

3、温度条件：周围空气温度最高不超过+45℃，周围空气温度最低不低于-5℃且在24小时的平均值不超过+35℃；

4、湿度条件：在24H内测得的相对湿度的平均值不超过95%；在24H内测得的水蒸气压力的平均值不超过2.2KPa；

月相对湿度的平均值不超过90%；月水蒸气压力的平均值不超过1.8KPa；

5、在二次系统中感应的电磁干扰的幅值不超过1.6KV；
